[사진유]클리노미터 읽는법 가르켜 주세요..
레이
3
18,886
2008.01.28 15:40

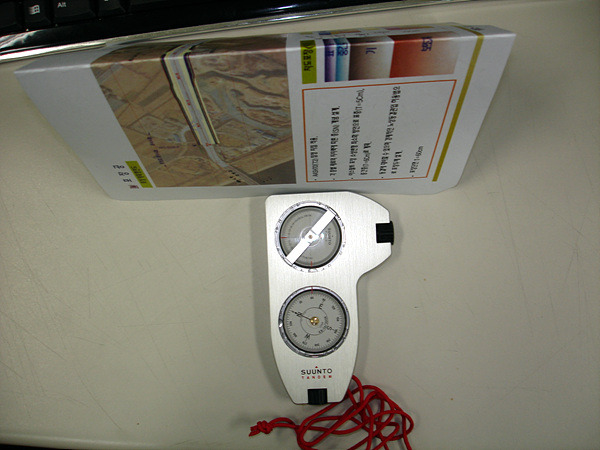

종이를 사면이라 생각하고...주향을 재어 봤습니다..
주향을 재니 N60E가 나왔습니다..근데 이걸...딥디렉션으로 어떻게 바꿔야 하는지요??..
그리고...경사각을 재어 봤습니다..
70도정도가 나오는데...70SW가 맞는지요??...SW는 두번째 사진에서 N60E반대쪽 방향이라서SW가 붙는지요??.
아시는분 있음...답변 꼭 부탁드립니다...
N60E를 딥디렉션으로 바꾸는 방법...
그리고...경사각 70SW...SW인 이유...꼭 부탁드립니다..
주향을 재니 N60E가 나왔습니다..근데 이걸...딥디렉션으로 어떻게 바꿔야 하는지요??..
그리고...경사각을 재어 봤습니다..
70도정도가 나오는데...70SW가 맞는지요??...SW는 두번째 사진에서 N60E반대쪽 방향이라서SW가 붙는지요??.
아시는분 있음...답변 꼭 부탁드립니다...
N60E를 딥디렉션으로 바꾸는 방법...
그리고...경사각 70SW...SW인 이유...꼭 부탁드립니다..
Comments
if: 주향(Strike)이 N60E, 경사(Dip) 70SE 일때 : 70/150 (Dip/direction) 입니다.
if: 주향(Strike)이 N60E, 경사(Dip) 70NW 일때: 70/330 (Dip/direction) 입니다.
콤파스가 좋은거 같은데 많이 비싸나요? 설날 즐겁게 보내세요.
주향을 재시려면 클리노미터 길이 방향으로 그러니까 위 사진에서 짧은 쪽이 아니라 긴쪽으로 (90도 돌려서) 측정하셔야 합니다.
지금 봐서는 주향과 경사는 N30˚W/70WS 로 쓰시면 바르겠네요.
dip direction은 60+180=240도
그러니까 dip/direction은 기울어진 70도와 방향 240도를 사용해서 70/240이 되는 거죠.
